Litium-disilikátová keramika (LDS) patří dnes k nejpoužívanějším materiálům pro estetické korunky a fasetky. Její pevnost a translucence jsou výjimečné – ale jen tehdy, pokud je adhezivní cementace provedena správně. A ta začíná dávno před tím, než sáhnete po cementu.
01ZákladProč na koncentraci kyseliny záleží
Kyselina fluorovodíková (HF) selektivně rozpouští sklovitou matrici LDS keramiky a odhaluje krystalickou strukturu litium-disilikátu. Výsledkem je mikroretentivní povrch, na který se silán – a následně pryskyřičný cement – skutečně zachytí.
Nejčastěji citovaná a klinicky ověřená koncentrace je 5 % HF po dobu 20 sekund. Tato kombinace opakovaně vychází jako optimální v laboratorních studiích i systematických přehledech: vytváří dostatečnou drsnost bez nadměrného poškození povrchu. Vyšší koncentrace (9,5 %) nebo delší expozice sice zvyšují drsnost, ale zároveň oslabují povrchovou vrstvu keramiky a mohou paradoxně snížit výslednou pevnost spoje.
02Pressovaná vs. CADCAM: není LDS jako LDS
Tady přichází detail, který se v praxi snadno přehlédne. Pressovaná LDS (např. IPS e.max Press) a frézovaná CAD/CAM LDS (např. IPS e.max CAD) mají odlišnou krystalickou strukturu – a reagují na leptání jinak.
CAD/CAM bloky se frézují v tzv. modrém (předkrystalizovaném) stavu a teprve po frézování se krystalizují v peci. Výsledná mikrostruktura je jemnější a homogennější. Pressovaná keramika má naopak větší a hustěji uspořádané krystaly. Studie sledující 3D mikrostrukturu po leptání ukazují, že oba typy vyžadují stejný protokol (5 % HF, 20 s), ale CAD/CAM povrch je po leptání vizuálně méně dramaticky změněn – přesto je adheze srovnatelná, pokud jsou dodrženy všechny následující kroky.
Zkrátka: protokol je stejný, výsledný povrch vypadá jinak – nenechte se zmást.
03Čištění po leptáníUZ lázeň a kyselina fosforečná
Po leptání vzniká na povrchu keramiky bílý precipitát – fluorid křemičitý. Pokud ho neodstraníte, fyzicky blokuje vazebná místa pro silán a výrazně snižuje pevnost spoje.
Ultrazvuková lázeň (lihobenzen nebo destilovaná voda, 8–10 minut) je zlatým standardem pro odstranění precipitátu. Samotný oplach vodou nestačí – UZ kavitace mechanicky uvolní i precipitát zachycený v mikroretencích.
Jako doplňkový krok funguje aplikace 37% kyseliny fosforečné (30–60 sekund, poté oplach). Fosforečná kyselina odstraní zbytky kontaminace a dále aktivuje povrch pro silanizaci. Kombinace UZ + H₃PO₄ dává konzistentně lepší výsledky než každý krok samostatně.
04Silanizace a zahřátíKrok, který se nesmí uspěchat
Silán tvoří chemický most mezi keramikou a pryskyřičným cementem. Aplikuje se na suchý, čistý povrch v tenké vrstvě a nechá se odpařit (20–30 sekund). Pak přichází klíčový detail: zahřátí na 60 °C po dobu 1 minuty (nebo dle doporučení výrobce) kondenzuje silanolové skupiny a výrazně zvyšuje hustotu chemické vazby.
Bez zahřátí silán sice pokryje povrch, ale kondenzace proběhne jen částečně – a výsledná pevnost spoje je nižší. Tento krok se v klinické praxi nejčastěji vynechává právě proto, že „to tak nějak funguje i bez něj". Funguje – ale ne tak dobře a ne tak dlouho.
Silanová úprava povrchu poskytuje vyšší pevnost spoje bez ohledu na použitou koncentraci HF nebo délku leptání.
Systematický přehled, Journal of Clinical and Experimental Dentistry, 2024

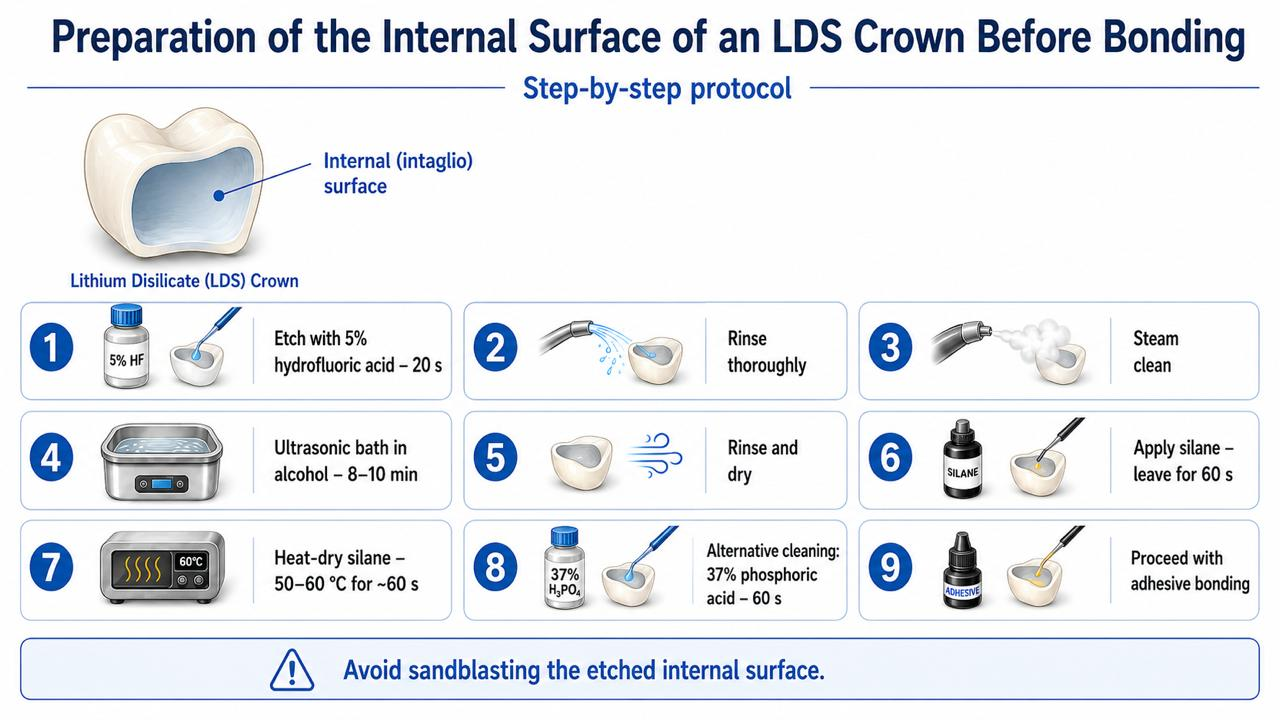

05ShrnutíProtokol, který se vyplatí dodržet
Celý postup trvá přibližně 15–20 minut navíc oproti konvenční cementaci. Výsledkem je spoj, který odolá termocyklování, okluzálním silám i času.
- Leptání: 5 % HF, 20 sekund – platí pro pressovanou i CAD/CAM LDS
- Oplach a UZ lázeň: 8–10 minut, lihobenzen nebo destilovaná voda
- Kyselina fosforečná: 37 %, 30–60 sekund, poté důkladný oplach a osušení
- Silanizace: tenká vrstva, odpařit, zahřát na 60 °C / 1 min
- Cementace: ihned po přípravě, bez zbytečného odkladu
Každý vynechaný krok je tichá sázka na to, že korunka vydrží i tak. Někdy vydrží. Ale protokol existuje právě proto, aby to nebyla loterie.
Tým za platformou Cicero. Píšeme o digitalizaci ordinací, klinickém workflow a o tom, jak technologie mění každodenní praxi.
